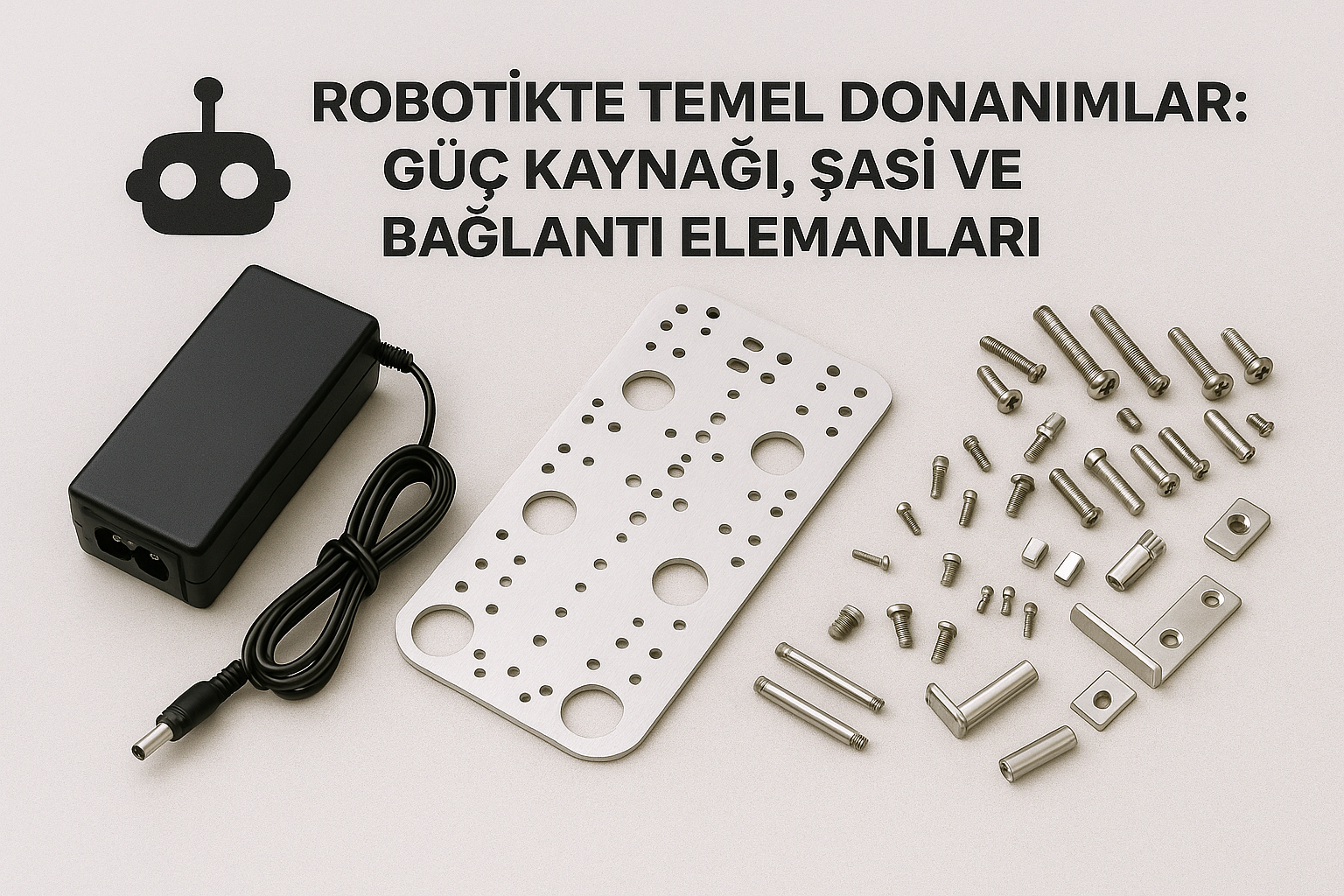

Robotikte Temel Donanımlar: Güç Kaynağı, Şasi ve Bağlantı Elemanları

Bir robot sadece kod satırlarından ibaret değildir. Robotun dayanıklılığı, dengesi ve verimliliği; seçilen şasi malzemesine, doğru güç mimarisine ve mekanik bağlantı kalitesine doğrudan bağlıdır.

Robotik projelerinde kodlama ve elektronik kontrol kartları (Arduino, Raspberry Pi, STM32 vb.) sıklıkla ön plana çıksa da sistemin başarısını belirleyen gizli kahramanlar mekanik ve donanımsal bileşenlerdir. Zayıf tasarlanmış bir şasi motor torkunu tam aktaramaz; yetersiz bir güç kaynağı mikrodenetleyicinin kilitlenmesine sebep olur; gevşek bağlantı elemanları ise sarsıntı anında sistemin çökmesine yol açar.

Bu detaylı rehberde, bir robot tasarlarken ve monte ederken dikkate almanız gereken üç temel yapı taşını ele alacağız: Robot Şasisi, Güç Sistemleri ve Bağlantı Elemanları.

1 Robot Şasisi: Gövde Mimarisi ve Malzeme Seçimi

Robot şasisi, tüm elektronik modüllerin, aktarma organlarının ve güç kaynaklarının üzerinde taşındığı iskelettir. Şasi seçerken ağırlık, rijitlik, işlenebilirlik ve maliyet dengesi gözetilmelidir.

Şasi Tasarımında Tekerlek Konfigürasyonları

Robotun hareket kabiliyeti (kinematik yapısı) şasinin altına yerleştirilen tekerlek dizilimi ile belirlenir:

• Diferansiyel Sürüş (2WD / 4WD): İki bağımsız motor ve bir serbest döküm sarhoş tekerlek (caster wheel) ile yön verilir. En basit ve verimli yapıdır.
• Omni & Mekanum Sürüş: 360 derece anlık yön değişimi gerektiren robokup yarışmalarında özel tekerlekler ve 4 motorlu şasi mimarisi kullanılır.
• Paletli Sistemler: Arazi robotlarında ve engebeli zeminlerde ağırlık dağılımı sağlayarak devrilmeyi önler.

2 Güç Kaynağı ve Enerji Yönetimi

Robotlarda karşılaşılan teknik arızaların yaklaşık %60'ı hatalı güç dağıtımı ve yetersiz pil seçiminden kaynaklanır. Motorlar yüksek anlık akım çekerken, hassas sensörler kararlı bir voltaja ihtiyaç duyar.

3 Mekanik Bağlantı Elemanları ve Sabitleme

Metrelerce kod yazsanız dahi, gevşeyen bir vida veya esneyen bir devre kartı robotun işlevini tamamen yitirmesine neden olabilir. Doğru bağlantı elemanlarını seçmek robotun ömrünü uzatır.

1. Vidalar ve Somunlar (M Metrik Standartları):
   Robotik projelerinde genellikle M2, M2.5 ve M3 vida standartları kullanılır. Titreşime maruz kalan motor ve şasi bağlantılarında mutlaka Nyloc (Fiberli) Somun tercih edilmelidir. Standard somunlar titreşimle zamanla sökülür.
2. Yükseltici Aralayıcılar (Stand-off / Spacer):
   Elektronik kartların metal şasiye temas edip kısa devre yapmasını önlemek için plastik (Naylon) veya pirinç stand-off elemanları kullanılır. Kartları kat kat dizmek (stacking) için içi dişli ara borular kritiktir.
3. Esnek Kaplinler ve Şaft Bağlayıcılar:
   Motor mili ile tekerlek veya vida milini bağlarken eksenel kaçıklıkları tolere etmek için alüminyum esnek kaplinler kullanılmalıdır.
4. Kablo Yönetimi ve Makaronlar:
   Hareketli mekanizmalarda kablo kopmalarını önlemek için spiral kablo çorapları, cırt cırt kelepçeler ve ısı ile büzüşen makaronlar düzen sağlar.

4 Montaj Standartları ve Sistem Doğrulaması

Sistemi bir araya getirirken adım adım doğrulanmış bir montaj sırası izlemek olası elektriksel ve mekanik arızaların önüne geçer:

• Ağırlık Merkezi (CoG) Hesabı: Ağır olan batarya bloğu şasinin mümkün olduğunca alt ve orta noktasına yerleştirilmelidir. Yüksek ağırlık merkezi robotun devrilmesine neden olur.
• Kısa Devre Testi: Şasiye enerji vermeden önce dijital multimetre ile VCC ve GND hatları arasında kısa devre (bip modu) testi yapılmalıdır.
• Mekanik Isınma Kontrolü: Sürtünmeye sebep olan dişli ve şaft hizasızlıkları ilk çalıştırmada elle kontrol edilmeli, yük altındaki motor sıcaklıkları izlenmelidir.
